2012/06/10  00:31:44
以前変更したリヤウインカーの貼り付けLED化。
その結果、リヤはかっこよくなったけど
フロントウインカーがどうにもダサい。

で、LEDウインカー買ったった。

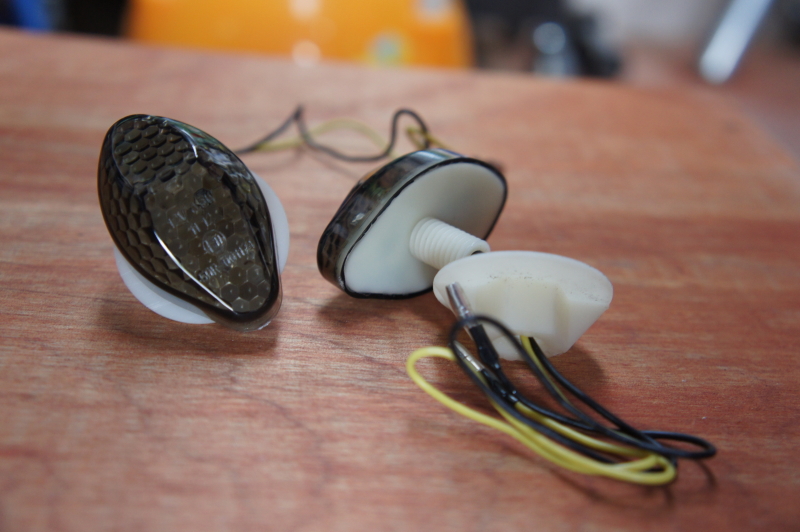

DSC06192-2.JPG配線は+-のみ

VTR1000Fはウインカーポジションつきなので配線3本、
このまま着けると折角のウインカーポジションが点かない。

そこでちょっと加工する

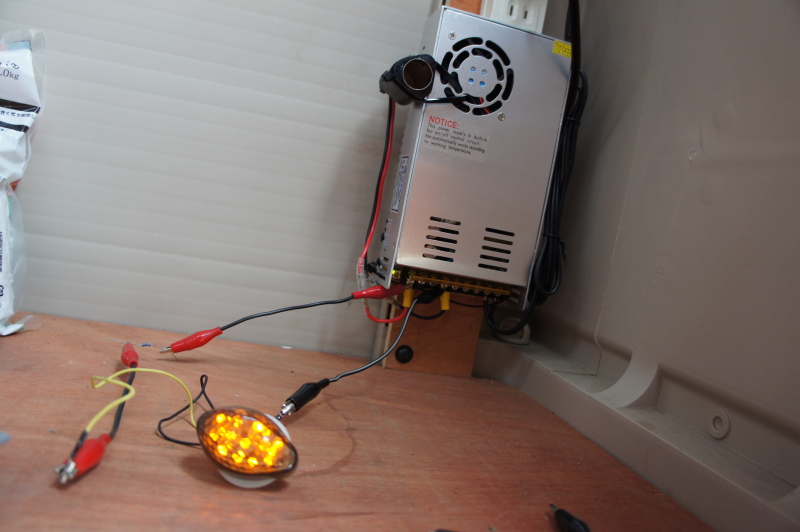

DSC06193-2.JPG以前買って、ガレージに取り付けた直流安定化電源(パワーサプライ)で
実験。

70%ぐらいで光るような抵抗を探す。
詳しい人は計算するんだろうけどオレには無理・・・




で、工具箱をあさるとちょうど良いものを見つけた。

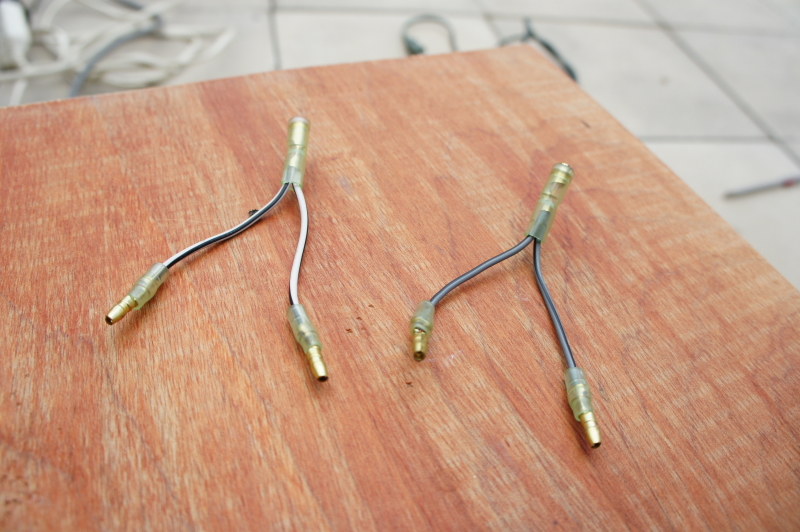

片側に先ほど選んだ抵抗(150Ω)
もう片側にダイオードを着けた

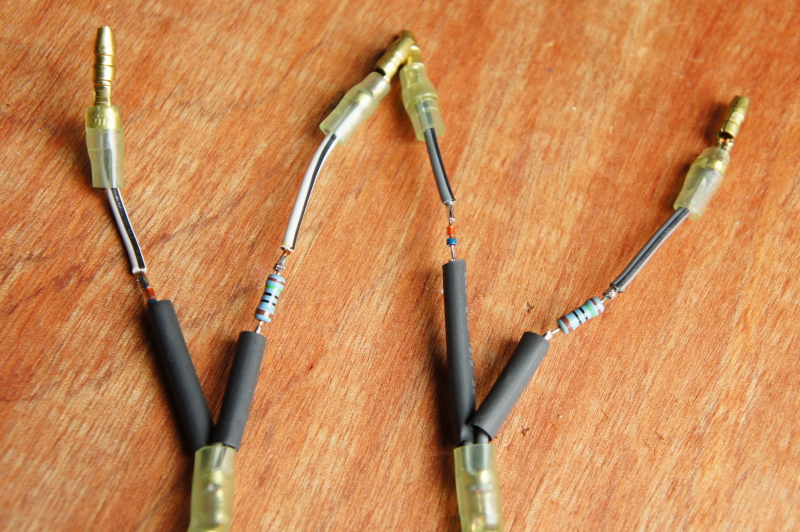

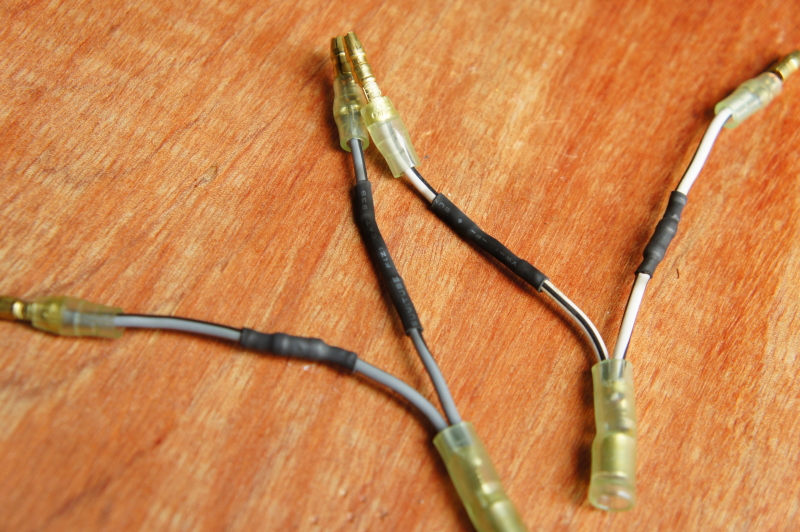

DSC06201-2.JPG熱収縮チューブを被せて完成。

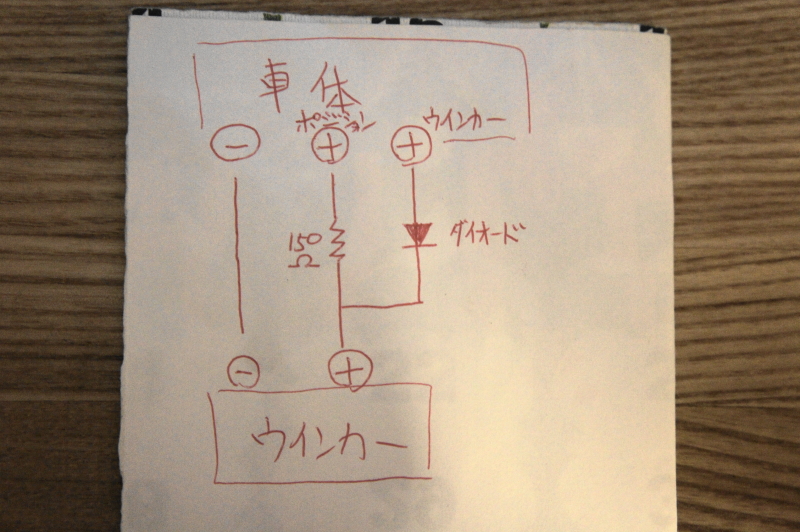

DSC06220-2.JPG配線図みたいなもの・・・
ダイオード入れないと、
メーター内のウインカーランプが常時点灯しちゃう。

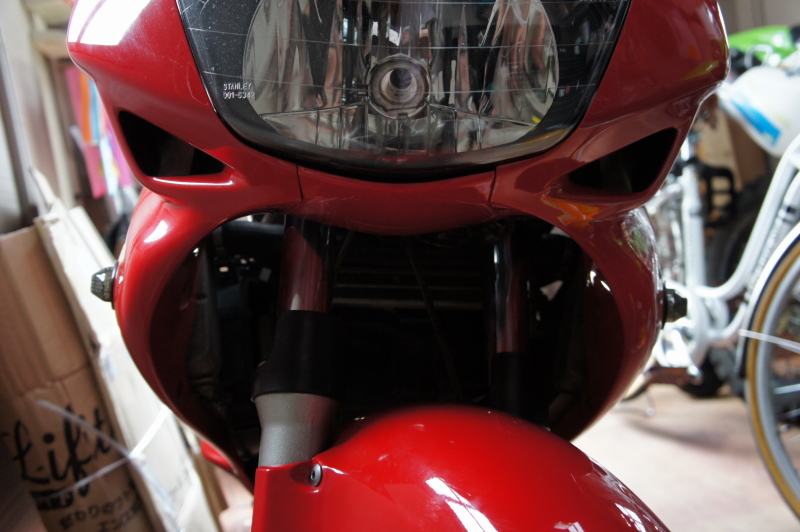

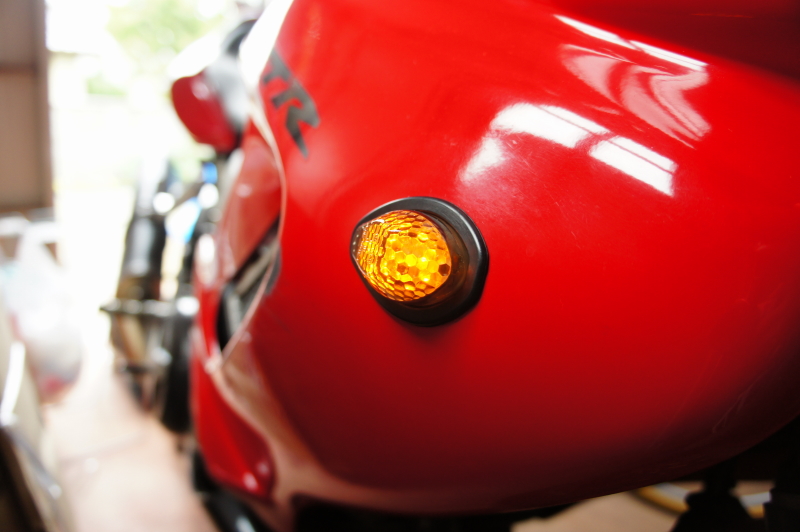

DSC06202-2.JPGなんか測ったかのようにドンピシャではまった。

固定はうまく出来なかったので、
裏からグルースティックで接着した。

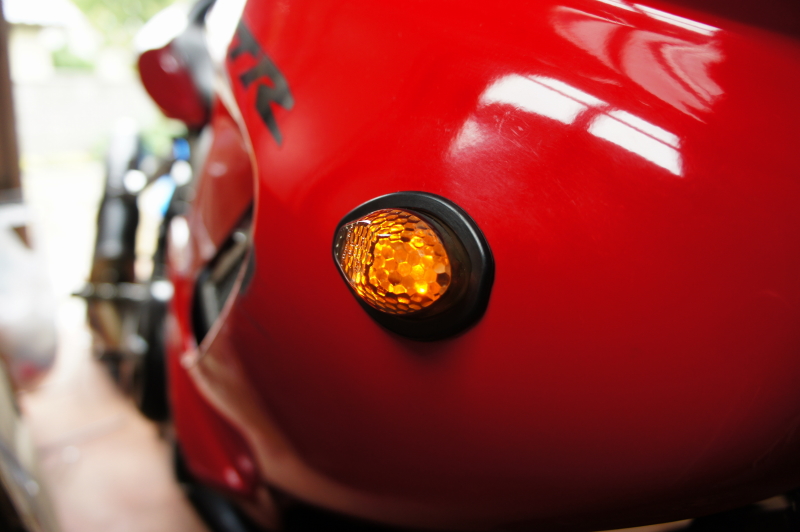

DSC06203-2.JPGウインカーポジション時

DSC06205-2.JPGウインカー時

差わかるかな?

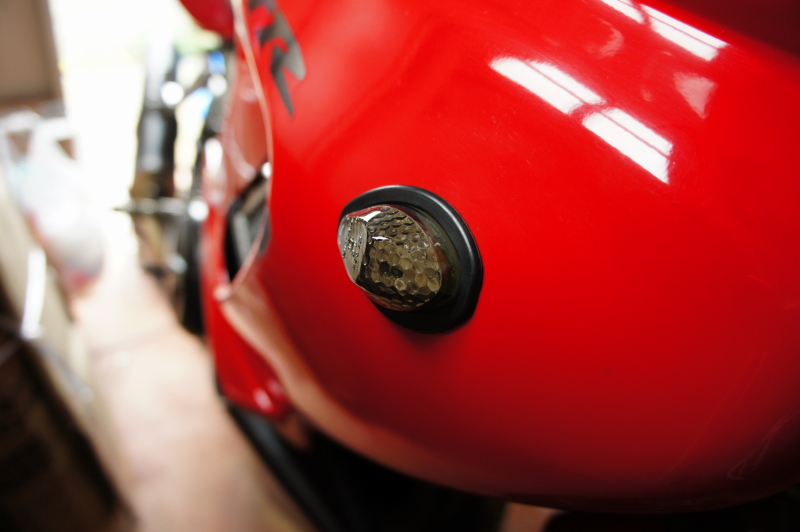

未点灯

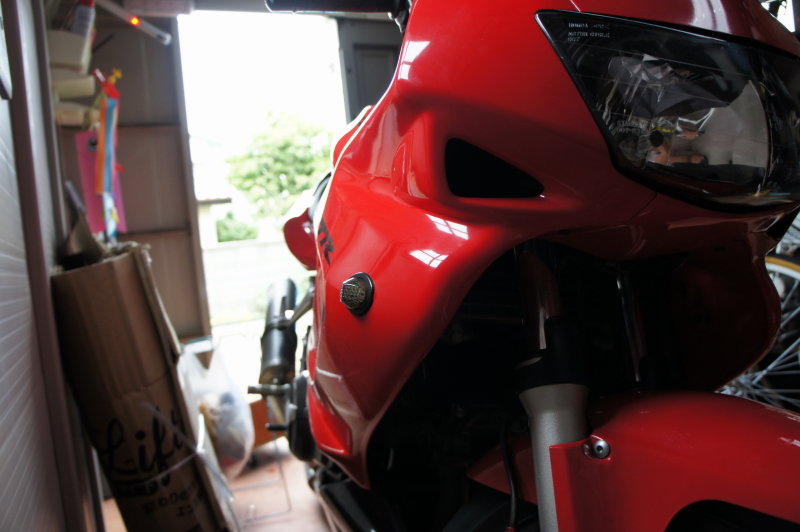

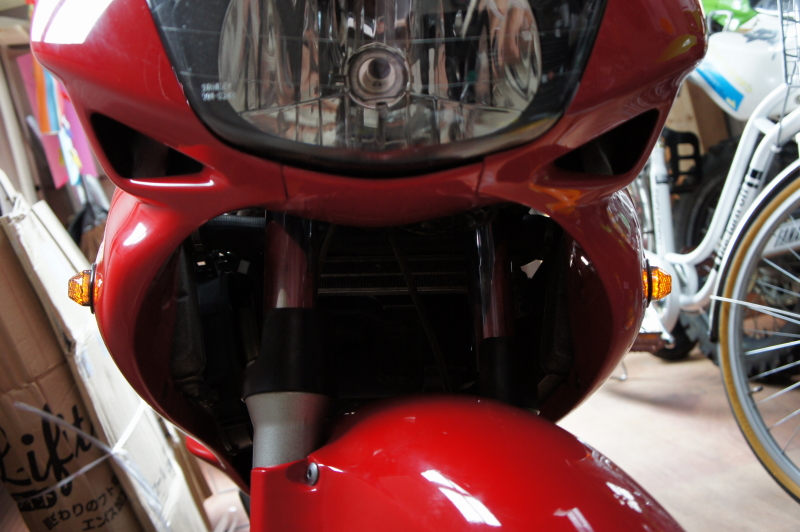

DSC06219-2.JPGウインカーポジション時







だいぶスッキリやね

これで、久しぶりのカスタムブームは終わりかな・・・





後日、晴天下で確認した結果はこっち
